2. Провод электрический согласно схемы монтажа и с учетом максимальной нагрузки (медь, минимальное сечение – 1,5мм) Рекомендуем использовать провода разного цвета, для визуального контроля параллельного подключения термопленки.
4. Армированная стекловолокном пароизоляционная пленка с теплоотражающей поверхностью (рекомендуем Strotex AL90) или другой твердый теплоизоляционный материал толщиной от 2мм: техническая пробка, карбофол, пинотерм, инфрафлекс. ЗАПРЕЩЕНО: использование теплоизоляторов с алюминиевой или другой токопроводящей фольгой.
5. Полиэтиленовая пленка толщиной от 0,1мм (пароизоляция).
6. Пластиковая штукатурная сетка (грубая) для армирования теплого пола.
7. Нивелировочная масса. ОБЯЗАТЕЛЬНО применение: СТЯЖКИ ДЛЯ ТЕПЛОГО ПОЛА (обладает более высокой пластичностью, стойкостью к расслоению, безусадочностью и имеет термокомпенсирующие добавки) или ПЛАСТИФИКАТОРА для добавки в бетон.
8. Монтажные ударные дюбеля (6 х 60мм или 6 х 40мм).
Назначение дюбелей – жестко связать сэндвич теплого пола с черновой стяжкой в единую конструкцию.
Длина дюбелей определяется глубиной сэндвича теплого пола до черновой стяжки.
9. Клейкая лента типа скотч (для фиксации материалов).
11. Гофротруба. Рекомендуем использовать гладкую гофру или ПВХ-трубу.
Используется для прокладки в нем термодатчика, с целью возможности его замены в будущем.
Необходимые инструменты:
Отвертка, пассатижи, силовые пассатижи, кусачки, электрический тестер, монтажный нож, ножницы, молоток, перфоратор, бур (6 х 120мм).
Инструкция по монтажу
1. Составить план размещения системы обогрева пола.
Для основного обогрева необходимо покрыть термопленкой 60-80% общей площади, для дополнительного обогрева от 40% площади пола.
При этом не допускается укладка термопленки под неподвижными объектами (массивная мебель без ножек, стационарные декоративные конструкции, бытовая техника и пр.), так как это может вызвать «перегрев» как самой системы теплого пола, так и предметов которые на нее поставлены.
По периметру помещения делается отступ от стен не меньше 10-15см. Планирование размещения термопленки следует осуществлять с учетом того, что термопленка режется секциями – 25см. НЕ ДОПУСКАЕТСЯ перекрытие или наложение термопленки на термопленку!
2. Рассчитать мощность системы обогрева, необходимое количество терморегуляторов, проверить силовые возможности электросети.
Расчет: максимальная (пиковая) мощность термопленки составляет 220Вт на 1м2, исходя из общего количества уложенных квадратных метров термопленки, вычисляется сила тока по формуле:
I = P/U
где I – сила тока, Р – мощность, U –напряжение электросети.
Величину силы тока нужно знать для выбора необходимого сечения электрического провода, выбора модели терморегулятора и определения соответствия имеющейся штатной электропроводки силовым нагрузкам.
Образец расчета: Объект – кухня-столовая общей площадью 20м2.
Покрытие пола – ламинат. Тип отопления – основное.
Исключая кухонную мебель, мягкую мебель, бытовую технику, а также отступ от стены по периметру, общая площадь пленки необходимой для обогрева данного помещения составит порядка 12м2.
Таким образом, общая максимальная мощность системы составит:
Р =12м2 х 220Вт = 2 640Вт.
I = P/U = 2 640Вт / 220V = 12A
Максимальная мощность терморегулятора должна быть не меньше максимальной мощности термопленки.
Максимальное количество термопленки, которое можно подключить к имеющимся на рынке терморегуляторам:
Определить точку подключения к общей электросети
и оборудовать место монтажа терморегулятора,
осуществить монтаж проводов и датчика температуры пола.
Терморегулятор может быть установлен не стене в наиболее
удобном для пользователя месте.
Желательно на высоте не ниже 30см от пола возле электрических розеток, к которым можно осуществить скрытое стационарное подключение, или подключить к разетке с помощью шнура.
Про этом необходимо учитывать наличие других электроприборов которые питаются от этой розетки. Электрические провода подключения системы и провод датчика температуры можно спрятать в стене либо закрыть декоративным коробом для электропроводки. Системы мощностью более 2,5 – 3 кВт рекомендуется
подключать через отдельный автоматический выключатель.
Видео инструкция "монтаж теплого пола IN-thermo"
3. Очистить и подготовить поверхность пола, уложить армированную стекловолокном пароизоляционную пленку с теплоотражающей поверхностью или твердую теплоотражающую подложку.
Пол должен быть ровным, тщательно очищенным от грязи, камней и воды.
Рекомендуем пропылесосить пол перед укладкой.
Для снижения теплопотерь и экономии электроэнергии на основной пол (стяжку) укладывается теплоизоляционный материал.
Используется любой твердый теплоизолятор или армированная стекловолокном пароизоляционную пленку с теплоотражающей поверхностью (например Strotex AL90).
Разрешается применение материала покрытого теплоотражающей лавсановой или полипропиленовой пленкой. ЗАПРЕЩЕНО:
использовать теплоизоляторы с металлизированной поверхностью ( алюминиевой или другой токопроводящей фольгой).
Прикрепите подложку к полу лентой скотч, если термо подложка состоит из частей соедините их вместе и скрепите скотчем чтобы избежать сдвигов подложки и нахлестов. Следим чтоб подложка не накладывалась одна на другую!
4. Разложите листы термопленки на теплоотражающий материал.
Располагать термопленку желательно по длине помещения, в таком случае будет больше целых полос термопленки и соответственно меньше мест соединения и эклектических проводов. Пленка разрезается исключительно по линии отреза обозначенной «cut space» между секциями. Длина каждой секции – 25см.
При укладке листов термопленки, оставляйте между листами промежутки 5 – 9 см. для дальнейшего сверления пола.
Максимальная длина одной полосы не должна превышать 8 м.
Планировать места соединений следует таким образом, чтобы места монтажа контактов и проводов были размещены вдоль стены, желательно, рядом или под плинтусом!
ЗАПРЕЩАЕТСЯ ! разрезать пленку в других местах!
ЗАПРЕЩАЕТСЯ ! накладывать пленку одну на другую!
В случае использования толстой теплоизоляции (20-50мм) типа Пенопласт или Стюрадур, сверху всего слоя, подогрева пола, необходимо сделать дополнительно цементную стяжку толщиной не меньше 20мм. Только после затвердения этой стяжки можно укладывать сверху керамическую плитку.
В случае небольшой толщины теплоизолятора (до 5мм) и чтобы не наливать дополнительную стяжку, можно стелить теплоизолятор, термопленку и пароизоляцию с шагом (промежутком) до 10см между полосами с полным доступом к черновой стяжке в этом промежутке.
В этом случае уложенная плитка закроет каждую полосу пленки как в «конверт», что увеличит прочность связки всех слоев пола.
Также, вместо дополнительной стяжки, можно использовать листы СМЛ-Премиум (стекломагнезитовый лист или стекломагниевый лист) толщиной 3-5мм или ГВЛ KNAUF толщиной 6мм (огне- и водостойкий). При этом, очень осторожно, чтобы не задеть карбоновые полосы и медную шину, лист СМЛ или ГВЛ крепят к первичной стяжке и покрывают грунтовкой – это и будет основой для укладки керамической плитки.
Наиболее удобным, как показывает практика использования теплого пола, является СМЛ-Премиум толщиной 3мм и плотностью 1260кг/м3. Лист достаточно гибкий, не трескается при креплении. Габаритные размеры листа 2400х1200х3 мм легко разрезается ножом.
Зафиксируйте термопленку на тепло подложке с помощью ленты скотч чтобы ИСКЛЮЧИТЬ ЕЕ СДВИГ.
Во время установки не следует ходить по пленке в ботинках, ставить тяжелые предметы, следует избегать падения инструментов.
Когда термопленка уложена и определены места подключения проводов сделайте вырезы (карманы) монтажным ножом в теплоподложке, туда лягут провода, датчик температуры и места подключения клемм.
5. Установите датчик температуры для терморегулятора.
Для получения более объективных данных о температуре пола и при использовании цементной стяжки – рекомендуется укладывать датчик температуры (в гофротрубе) в стяжку теплого пола, а при отсутствии стяжки, непостредственно в слой плиточного клея. Старайтесь располагать провода так, чтобы ОСНОВНЫЕ пучки проводов проходили под плинтусом.
6. При помощи контактных клемм соедините термопленку с электропроводом и подключить терморегулятор
Установите клемму (контактный зажим) на медную полосу термопленки.
Нужно немного расслоить термопленку на медной шине, чтоб просунуть одну сторону клеммы во внутрь пленки, вторая часть клеммы снаружи на медной шине.
Плотно обожмите контактные зажимы пассатижами или специальным инструментом. (Не допускается искрение или нагрев монтажных электрических соединений)
Подключите электропровод к контактному зажиму.
Снимите изоляцию на конце провода на протяжении 8-10 мм, вложите оголенный конец провода (один или два в зависимости от места подключения) в хвостовик контактного зажима и надежно зажмите его инструментом для обжима наконечников или пассатижами.
Зафиксируйте, при необходимости, электрические провода на теплоизолирующем материале скотчем.
Используйте для подключения провода разных цветов! Это поможет избежать путаницы.
Изолируйте линии отреза медной шины в конце полосы термопленки.
Изолируйте места подключения проводов к медным шинам.
Для этого используйте два отрезка битумной изоляции. Один отрезок накладывается с нижней стороны, второй сверху закрывает термопленку и контактный зажим с проводом. Это обеспечивает электроизоляцию и гидроизоляцию соединения. Выполните эту операцию тщательно.
Подключите электро провода и датчик температуры к Терморегулятору в соответствии с инструкцией к терморегулятору (в инструкции ко всем терморегуляторам есть инструкция со схемой подключения).
Измерение производится на концах проводов, предназначенных для подключения к Терморегулятору.
После выполнения всех электрических соединений и до подключения системы теплого пола к Терморегулятору замерьте электрическое сопротивление теплого пола.
ВНИМАНИЕ! Подключение пленочного обогревателя и терморегулятора к электросети, осуществляется параллельно!
Все работы по подключению термопленки и терморегулятора к электросети должны осуществлять квалифицированные электромонтажники.
7. Армирование, подготовка к финишному покрытию, проверка.
Накройте термопленку пароизоляцией по всему периметру (полиэтиленовая пленка толщиной от 0,1мм) с перекрытием (нахлестом) 50-100 мм таким образом, чтобы образовать своеобразный «конверт», в котором находится пленка.

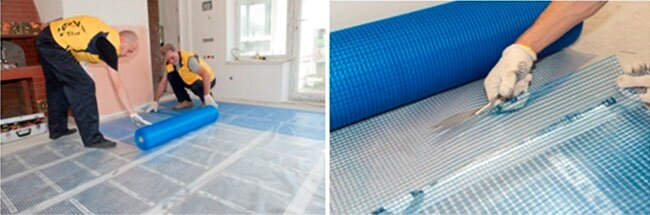

Следующим элементом конструкции является сетка штукатурная пластиковая с запасом по периметру и перекрытием (нахлестом) (50-70 мм.)
В заранее предусмотренных промежутках (5-9 см.) между полосами пленок производится сверление прямо через

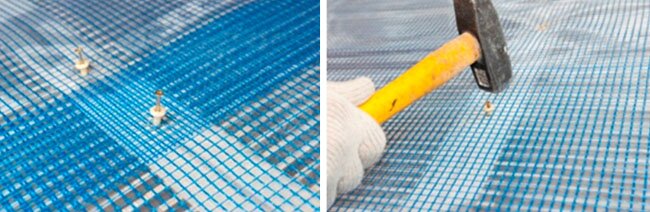

слои паро- и теплоизоляции и штукатурную сетку. Шаг сверления – 15-20 см. Далее в полученные отверстия вбиваются металлические дюбеля, обеспечивая армирование плиточного клея с бетонным основанием пола. При сверлении следует избегать повреждений нагревательной пленки.
Внимание!!!
- Будьте максимально осторожны при выборе места сверления!
- Не допускайте повреждения нагревательной пленки.
- Перед сверлением пола, убедитесь в отсутствии в цементной стяжке любых электрических линий и коммуникационных труб!
При наличии точного плана размещения таких коммуникаций – избегайте их, но таким образом, чтобы максимально закрепить пластиковую штукатурную сетку к основной поверхности.
- В случае возникновения любых сомнений касающихся содержимого имеющейся цементной стяжки, настоятельно рекомендуем воспользоваться услугами специалистов, которые с помощью специального оборудования проведут проверку пола на безопасность сверления.
8. Производим проверку работы теплого пола.
Визуально тщательно проверить все места соединений на предмет оголенных контактов и повреждений.
Включите систему на 15-20мин. и установите температуру пола.
Произведите визуальный контроль мест изоляции и подключения монтажных проводов, а также линий отреза термопленки.
В местах подключения монтажных проводов искрение и нагрев не допускается.

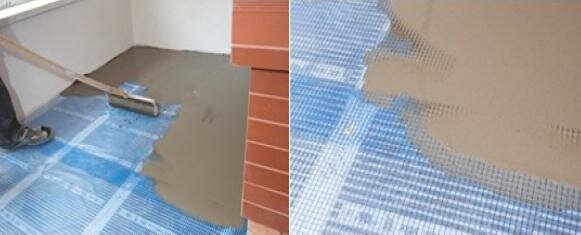

Рекомендуем всю площадь подогрева пола вместе с сеткой покрыть самовыравнивающимся раствором (нивелировки) толщиной от 15 мм. – 20 мм.
9. Завершающим этапом монтажа является укладка напольного покрытия (плитка, керамогранит и т.п.).
После выполнения всех пунктов на полученную конструкцию укладывается керамическая плитка или другие композитные
или каменные покрытия на слой плиточного клея не менее 10 мм.
ОБЯЗАТЕЛЬНО! Укладывая плитку, применяйте только специальные клеевые смеси для ТЕПЛЫХ ПОЛОВ.
ВАЖНО:
- нельзя включать систему обогрева пола до момента полного застывания цементной стяжки или плиточного клея.
Среднее время затрачиваемое на этот этап составляет 28 дней;
если при укладке напольного покрытия на поверхность попало достаточно большое количество воды, также нельзя запускать систему обогрева до её полного высыхания
Схема подключения к электросети
По всем вопросам касательно монтажа звоните:
(044) 383-24-28
(096) 676-42-05
sales@intermo.com.ua
Полная печатная инструкция а также подробная видео-инструкция на диске входит в комплект «IN-thermo теплый пол»
