Монтаж инфракрсной нагревательной пленки «IN-thermo» под ламинат, паркет, паркетную доску и т.п.

Необходимые материалы и инструменты:

Необходимые инструменты:
Отвертка, пассатижи, силовые пассатижи, кусачки, электрический тестер, монтажный нож, ножницы

Инструкция по монтажу

1. Составить план размещения системы обогрева пола.

Для основного обогрева необходимо покрыть термопленкой 60-80% общей площади, для дополнительного обогрева от 40% площади пола.
При этом не допускается укладка термопленки под неподвижными объектами (массивная мебель без ножек, стационарные декоративные конструкции, бытовая техника и пр.), так как это может вызвать «перегрев» как самой системы теплого пола, так и предметов которые на нее поставлены.
По периметру помещения делается отступ от стен не меньше 10-15см. Планирование размещения термопленки следует осуществлять с учетом того, что термопленка режется секциями – 25см.
НЕ ДОПУСКАЕТСЯ перекрытие или наложение термопленки на термопленку!

2. Рассчитать мощность системы обогрева, необходимое количество терморегуляторов, проверить силовые возможности электросети.
Расчет: максимальная (пиковая) мощность термопленки составляет 220Вт на 1м2, исходя из общего количества уложенных квадратных метров термопленки, вычисляется сила тока по формуле:

I = P/U

где I – сила тока, Р – мощность, U –напряжение электросети.

3 кВт = 13м2; 3,5 кВт = 15м2; 4 кВт = 17м2; 6 кВт = 27м2;

3. Очистить и подготовить пол, выложить теплоизоляцию по всей поверхности.

Пол должен быть ровным, тщательно очищенным от грязи, камней и воды.
Рекомендуем пропылесосить пол перед укладкой.
Для снижения теплопотерь и экономии электроэнергии на основной пол (стяжку) укладывается теплоизоляционный материал с отражающим покрытием типа Изолона. Используйте любой теплоизоляционный материал толщиной от 2мм: техническая пробка, карбофол, вспененный полиэтилен, пинофол, шумоизол и другие теплоизоляторы, которые могут быть использованы с системами под-польного и настенного отопления.
ЗАПРЕЩЕНО:
использовать теплоизоляторы с металлизированной поверхностью ( алюминиевой или другой токопроводящей фольгой).

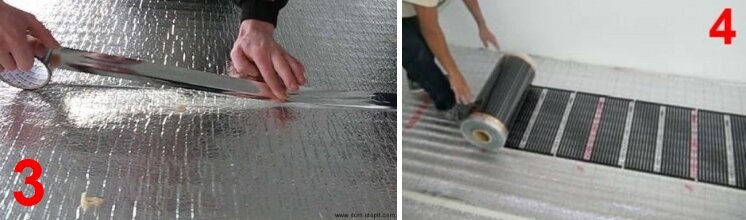

Прикрепите подложку к полу лентой скотч, если теплоизоляция состоит из частей соедините их вместе и скрепите скотчем чтобы избежать сдвигов подложки и нах лестов.
Следим чтоб подложка не накладывалась одна на другую!

4. Разложите листы термопленки на теплоотражающий материал.

Располагать термопленку желательно по длине помещения, в таком случае будет больше целых полос термопленки и соответственно меньше мест соединения и эклектических проводов. Пленка разрезается исключительно по линии отреза обозначенной «cut space» между секциями. Длина каждой секции – 25см.

Максимальная длина одной полосы не должна превышать 8 м.
Планировать места соединений следует таким образом, чтобы места монтажа контактов и проводов были размещены вдоль стены, желательно, рядом или под плинтусом!

ЗАПРЕЩАЕТСЯ ! разрезать пленку в других местах!
ЗАПРЕЩАЕТСЯ ! накладывать пленку одну на другую!

Зафиксируйте пленку на тепло подложке с помощью ленты скотч чтобы ИСКЛЮЧИТЬ ЕЕ СДВИГ.
Во время установки не следует ходить по пленке в ботинках, ставить тяжелые предметы, следует избегать падения инструментов.

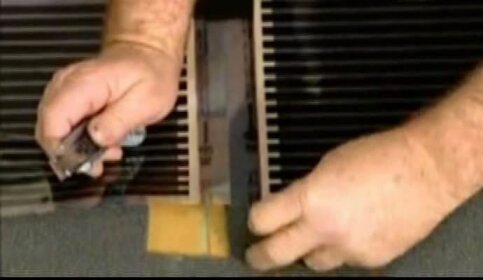

Когда нагревательная пленка уложена и определены места подключения проводов сделайте вырезы (карманы) монтажным ножом в теплоподложке, туда лягут провода, датчик температуры и места подключения клемм.

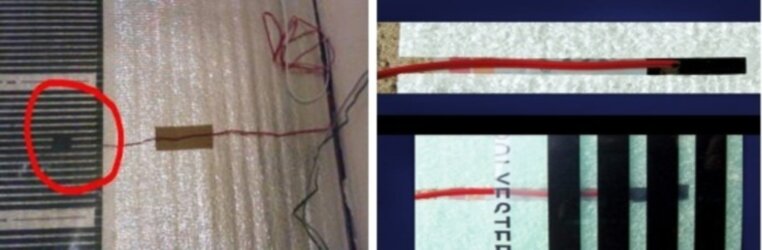

5. Установите датчик температуры для терморегулятора.

Под датчик в теплоотражающем материале делается вырез.
Датчик необходим для правильной регулировки температуры пола.
Датчик устанавливается с нижней стороны термопленки на карбоновой полосе.
Во избежание повреждения датчика, при укладке теплого пола под мягкие напольные покрытия
датчик температуры располагайте в зоне с наименьшей нагрузкой на поверхность.
Зафиксируйте, при необходимости, электрические провода на теплоотражающем материале скотчем.

В проделанные в теплоотражателе углубления (желобки) укладывайте провода. Закрепите провода скотчем.Старайтесь располагать провода так, чтобы ОСНОВНЫЕ пучки проводов проходили под плинтусом.

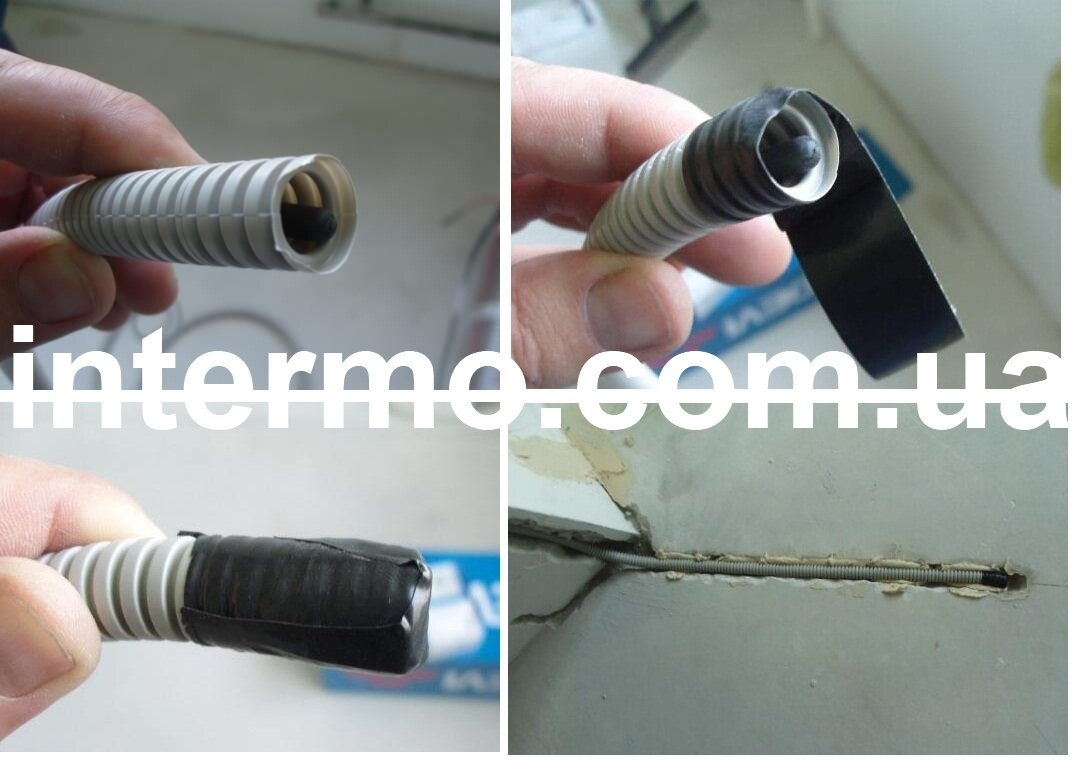

Альтернативная установка датчика температуры для терморегулятора.

Данный способ установки используется при монтаже теплого пленочного пола под керамическую плитку, с целью облегчения процедуры замены термодатчика в случае его выхода из строя.
При монтаже теплого пола под ламинат/паркет/линолеум мы также рекомендуем данный вид установки термодатчика.
Хотя он НЕ ЯВЛЯЕТСЯ обязательным для установки под ламинат/паркет/линолеум.

6. При помощи контактных клемм соедините нагревательную пленку с электропроводом.

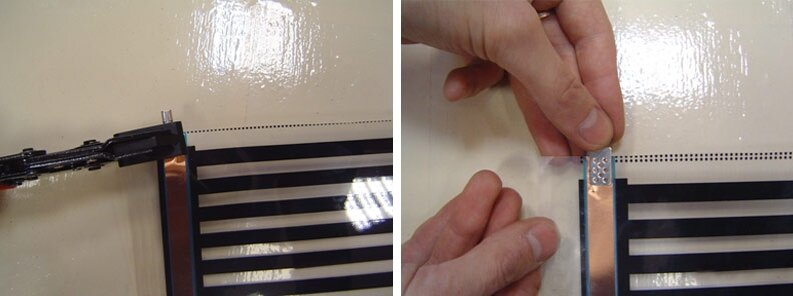

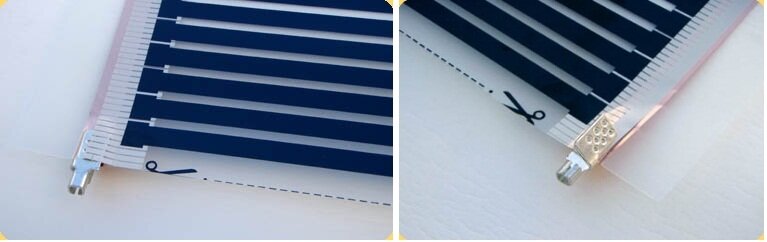

Установите клемму (контактный зажим) на медную полосу термопленки.
Нужно немного расслоить термопленку на медной шине, чтоб просунуть одну сторону клеммы во внутрь пленки, вторая часть клеммы снаружи на медной шине.

Плотно обожмите контактные зажимы пассатижами или специальным инструментом.
(Не допускается искрение или нагрев монтажных электрических соединений)

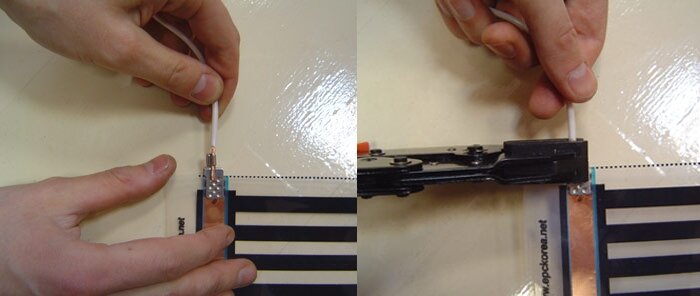

Подключите электропровод к контактному зажиму.
Снимите изоляцию на конце провода на протяжении 8-10 мм, вложите оголенный конец провода (один или два в зависимости от места подключения) в хвостовик контактного зажима и надежно зажмите его инструментом для обжима наконечников или пассатижами.

Зафиксируйте, при необходимости, электрические провода на теплоизолирующем материале скотчем.

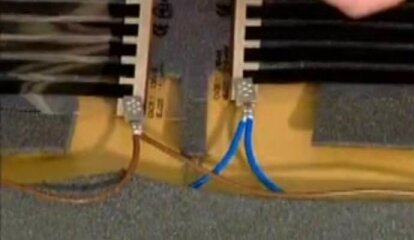

Используйте для подключения провода разных цветов! Это поможет избежать путаницы.

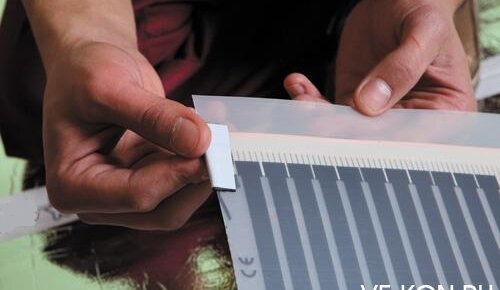

Изолируйте линии отреза медной шины в конце полосы термопленки.

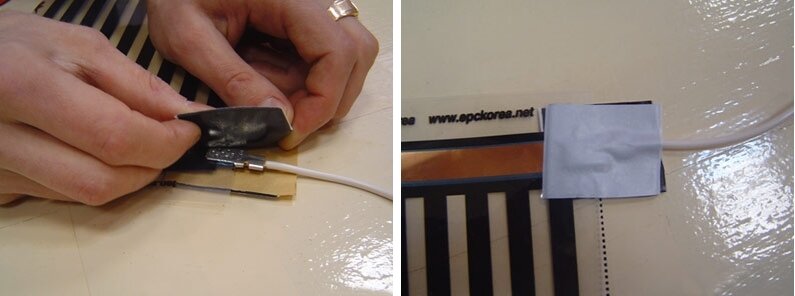

Изолируйте места подключения проводов к медным шинам.
Для этого используйте два отрезка битумной изоляции. Один отрезок накладывается с нижней стороны, второй сверху закрывает термопленку и контактный зажим с проводом. Это обеспечивает электроизоляцию и гидроизоляцию соединения. Выполните эту операцию тщательно.

7. Подключить терморегулятор, провести проверку работы теплого пола.

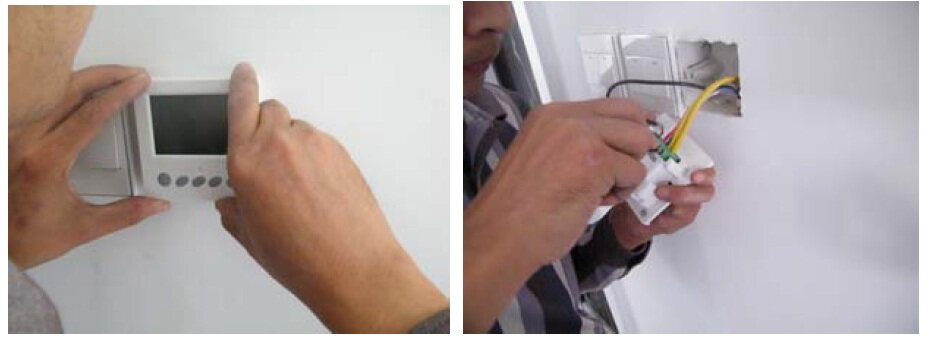

Подключите электро провода и датчик температуры к Терморегулятору в соответствии с инструкцией к терморегулятору (в инструкции ко всем терморегуляторам есть инструкция со схемой подключения).
Измерение производится на концах проводов, предназначенных для подключения к Терморегулятору.

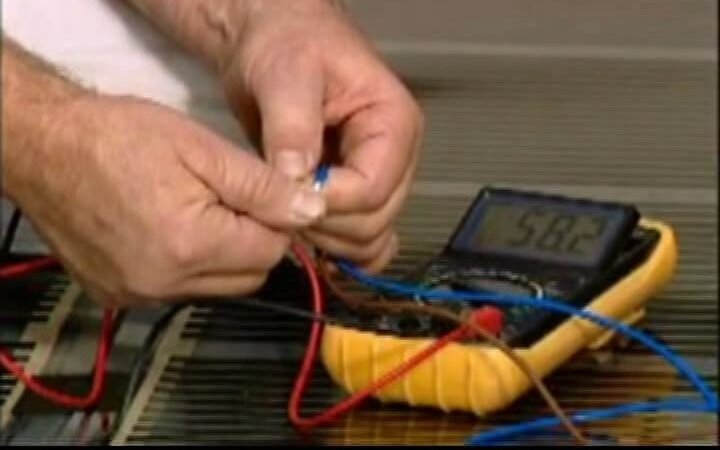

После выполнения всех электрических соединений и до подключения системы теплого пола к Терморегулятору замерьте электрическое сопротивление теплого пола.

8. Производим проверку работы теплого пола.

Включите систему на 15-20мин. и установите температуру пола.
Произведите визуальный контроль мест изоляции и подключения монтажных проводов, а также линий отреза термопленки.
В местах подключения монтажных проводов искрение и нагрев не допускается.

9. Завершающим этапом монтажа является укладка напольного покрытия (ламинат, паркетная доска и т.п.).

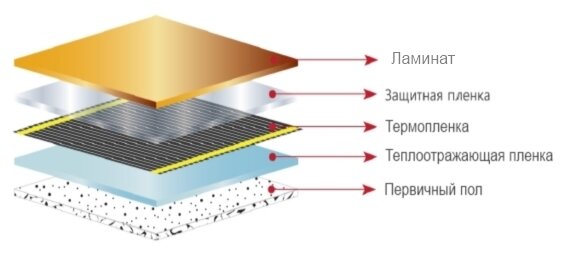

После проверки накройте термопленку пароизоляцией по всему периметру (полиэтиленовая пленка толщиной от 0,1мм) и финишным покрытием ламинат, паркет, паркетная доска т.п.
Используйте ламинат не ниже 32 класса с пометкой на маркировке «разрешено использовать под системы теплый пол».
В качестве финишного покрытия не следует использовать неустойчивые к нагреванию материалы, такие как краска, меняющие цвета реагенты, рассыхающиеся или расклеивающиеся материалы.

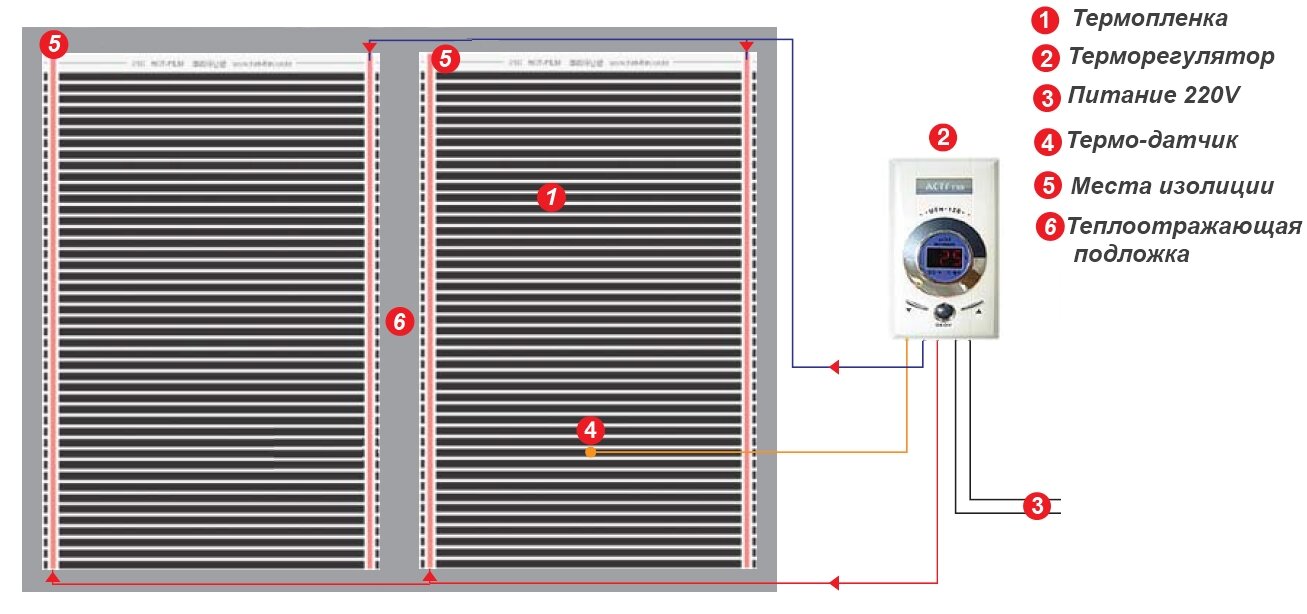

Схема подключения к электросети

По всем вопросам касательно монтажа звоните:
(044) 383-24-28
(096) 676-42-05
sales@intermo.com.ua

Полная печатная инструкция а также подробная видео-инструкция на диске входит в комплект «IN-thermo теплый пол»
