2. Провод электрический согласно схемы монтажа и с учетом максимальной нагрузки (медь, минимальное сечение – 1,5мм) Рекомендуем использовать провода разного цвета, для визуального контроля параллельного подключения термопленки.
4. Армированная стекловолокном пароизоляционная пленка с теплоотражающей поверхностью (рекомендуем Strotex AL90) или другой твердый теплоизоляционный материал толщиной от 2мм: техническая пробка, карбофол, пинотерм, инфрафлекс. ЗАПРЕЩЕНО: использование теплоизоляторов с алюминиевой или другой токопроводящей фольгой.
5. Полиэтиленовая пленка толщиной от 0,1мм (пароизоляция).
6. Клейкая лента типа скотч (для фиксации материалов).
8. Гофротруба. (не обязательно к использованию) дина 2м. Рекомендуем использовать гладкую гофру или ПВХ-трубу.
Используется для прокладки в нем термодатчика, с целью возможности его замены в будущем.
9. ДВП толщиной от 2 до 3мм.
ДВП укладывается для защиты финишного покрытия и соответственно термопленки от возможного повреждения острыми предметами либо тяжелой бытытовой техникой, например ножки холодильника или стиральной машины. Если под пленкой используется жесткие виды теплоизоляторов (тех.пробка или пенополистирол) и не предполагается располагать на ковролин/линолеум тяжелую быт.технику, и исключается возможность повреждения каким-либо другим способом, тогда можно отказаться от укладки ДВП.
1. Составить план размещения системы обогрева пола.
Для основного обогрева необходимо покрыть термопленкой 60-80% общей площади, для дополнительного обогрева от 40% площади пола.
При этом не допускается укладка термопленки под неподвижными объектами (массивная мебель без ножек, стационарные декоративные конструкции, бытовая техника и пр.), так как это может вызвать «перегрев» как самой системы теплого пола, так и предметов которые на нее поставлены.
По периметру помещения делается отступ от стен не меньше 10-15см. Планирование размещения термопленки следует осуществлять с учетом того, что термопленка режется секциями – 25см. НЕ ДОПУСКАЕТСЯ перекрытие или наложение термопленки на термопленку!
2. Рассчитать мощность системы обогрева, необходимое количество терморегуляторов, проверить силовые возможности электросети.
Расчет: максимальная (пиковая) мощность термопленки составляет 220Вт на 1м2, исходя из общего количества уложенных квадратных метров термопленки, вычисляется сила тока по формуле:
I = P/U
где I – сила тока, Р – мощность, U –напряжение электросети.
Величину силы тока нужно знать для выбора необходимого сечения электрического провода, выбора модели терморегулятора и определения соответствия имеющейся штатной электропроводки силовым нагрузкам.
Образец расчета: Объект – кухня-столовая общей площадью 20м2.
Покрытие пола – ламинат. Тип отопления – основное.
Исключая кухонную мебель, мягкую мебель, бытовую технику, а также отступ от стены по периметру, общая площадь пленки необходимой для обогрева данного помещения составит порядка 12м2.
Таким образом, общая максимальная мощность системы составит:
Р =12м2 х 220Вт = 2 640Вт.
I = P/U = 2 640Вт / 220V = 12A
Максимальная мощность терморегулятора должна быть не меньше максимальной мощности термопленки.
Максимальное количество термопленки, которое можно подключить к имеющимся на рынке терморегуляторам:
Определить точку подключения к общей электросети
и оборудовать место монтажа терморегулятора,
осуществить монтаж проводов и датчика температуры пола.
Терморегулятор может быть установлен не стене в наиболее
удобном для пользователя месте.
Желательно на высоте не ниже 30см от пола возле электрических розеток, к которым можно осуществить скрытое стационарное подключение, или подключить к разетке с помощью шнура.
Про этом необходимо учитывать наличие других электроприборов которые питаются от этой розетки. Электрические провода подключения системы и провод датчика температуры можно спрятать в стене либо закрыть декоративным коробом для электропроводки. Системы мощностью более 2,5 – 3 кВт рекомендуется
подключать через отдельный автоматический выключатель.
Видео инструкция "монтаж теплого пола IN-thermo"
3. Очистить и подготовить пол, выложить теплоизоляцию по всей поверхности.
Пол должен быть ровным, тщательно очищенным от грязи, камней и воды.
Рекомендуем пропылесосить пол перед укладкой.
Для снижения теплопотерь и экономии электроэнергии на основной пол (стяжку) укладывается теплоизоляционный материал с отражающим покрытием типа Изолона. Используйте любой теплоизоляционный материал толщиной от 2мм: техническая пробка, карбофол, вспененный полиэтилен, пинофол, шумоизол и другие теплоизоляторы, которые могут быть использованы с системами под-польного и настенного отопления. ЗАПРЕЩЕНО:
использовать теплоизоляторы с металлизированной поверхностью ( алюминиевой или другой токопроводящей фольгой).
Прикрепите подложку к полу лентой скотч, если теплоизоляция состоит из частей соедините их вместе и скрепите скотчем чтобы избежать сдвигов подложки и нах лестов. Следим чтоб подложка не накладывалась одна на другую!
Располагать термопленку желательно по длине помещения, в таком случае будет больше целых полос термопленки и соответственно меньше мест соединения и эклектических проводов. Пленка разрезается исключительно по линии отреза обозначенной «cut space» между секциями. Длина каждой секции – 25см.
Максимальная длина одной полосы не должна превышать 8 м.
Планировать места соединений следует таким образом, чтобы места монтажа контактов и проводов были размещены вдоль стены, желательно, рядом или под плинтусом!
ЗАПРЕЩАЕТСЯ ! разрезать пленку в других местах!
ЗАПРЕЩАЕТСЯ ! накладывать пленку одну на другую!
Зафиксируйте пленку на тепло подложке с помощью ленты скотч чтобы ИСКЛЮЧИТЬ ЕЕ СДВИГ.
Во время установки не следует ходить по пленке в ботинках, ставить тяжелые предметы, следует избегать падения инструментов.
Когда термопленка уложена и определены места подключения проводов сделайте вырезы (карманы) монтажным ножом в теплоподложке, туда лягут провода, датчик температуры и места подключения клемм.
5. Установите датчик температуры для терморегулятора.
Под датчик в теплоотражающем материале делается вырез.
Датчик необходим для правильной регулировки температуры пола.
Датчик устанавливается с нижней стороны термопленки на карбоновой полосе.
Во избежание повреждения датчика, при укладке теплого пола под мягкие напольные покрытия
датчик температуры располагайте в зоне с наименьшей нагрузкой на поверхность.
Зафиксируйте, при необходимости, электрические провода на теплоотражающем материале скотчем.
В проделанные в теплоотражателе углубления (желобки) укладывайте провода. Закрепите провода скотчем.Старайтесь располагать провода так, чтобы ОСНОВНЫЕ пучки проводов проходили под плинтусом.
Альтернативная установка датчика температуры для терморегулятора.
Данный способ установки используется при монтаже теплого пленочного пола под керамическую плитку, с целью облегчения процедуры замены термодатчика в случае его выхода из строя.
При монтаже теплого пола под ламинат/паркет/линолеум мы также рекомендуем данный вид установки термодатчика. Хотя он НЕ ЯВЛЯЕТСЯ обязательным для установки под ламинат/паркет/линолеум.
Установите клемму (контактный зажим) на медную полосу термопленки.
Нужно немного расслоить термопленку на медной шине, чтоб просунуть одну сторону клеммы во внутрь пленки, вторая часть клеммы снаружи на медной шине.
Плотно обожмите контактные зажимы пассатижами или специальным инструментом. (Не допускается искрение или нагрев монтажных электрических соединений)
Подключите электропровод к контактному зажиму.
Снимите изоляцию на конце провода на протяжении 8-10 мм, вложите оголенный конец провода (один или два в зависимости от места подключения) в хвостовик контактного зажима и надежно зажмите его инструментом для обжима наконечников или пассатижами.
Зафиксируйте, при необходимости, электрические провода на теплоизолирующем материале скотчем.
Используйте для подключения провода разных цветов! Это поможет избежать путаницы.
Изолируйте линии отреза медной шины в конце полосы термопленки.
Изолируйте места подключения проводов к медным шинам.
Для этого используйте два отрезка битумной изоляции. Один отрезок накладывается с нижней стороны, второй сверху закрывает термопленку и контактный зажим с проводом. Это обеспечивает электроизоляцию и гидроизоляцию соединения. Выполните эту операцию тщательно.
7. Подключить терморегулятор, провести проверку работы теплого пола.
Подключите электро провода и датчик температуры к Терморегулятору в соответствии с инструкцией к терморегулятору (в инструкции ко всем терморегуляторам есть инструкция со схемой подключения).
Измерение производится на концах проводов, предназначенных для подключения к Терморегулятору.
После выполнения всех электрических соединений и до подключения системы теплого пола к Терморегулятору замерьте электрическое сопротивление теплого пола.
ВНИМАНИЕ! Подключение пленочного обогревателя и терморегулятора к электросети, осуществляется параллельно!
Все работы по подключению термопленки и терморегулятора к электросети должны осуществлять квалифицированные электромонтажники.
8. Производим проверку работы теплого пола.
Включите систему на 15-20мин. и установите температуру пола.
Произведите визуальный контроль мест изоляции и подключения монтажных проводов, а также линий отреза термопленки.
В местах подключения монтажных проводов искрение и нагрев не допускается.

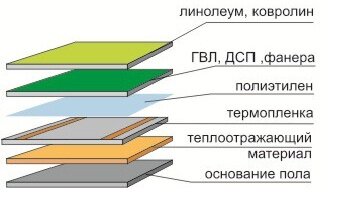

9. Укладка защитного покрытия и напольного покрытия (ковролин или ковровое покрытие т.п.)
После проверки накройте термопленку пароизоляцией по всему периметру (полиэтиленовая пленка толщиной от 0,1мм), заизолируйте швы соединения полиэтиленовой пленки скотчем.
Уложите защитный материал (ДВП, оргалит, СМЛ-Премиум, влагостойкий ГВЛ и т.д.) поверх полиэтиленовой пленки.
На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту.
ДВП укладывается для защиты финишного покрытия и соответственно термопленки от возможного повреждения острыми предметами либо тяжелой быт. техникой, например ножки холодильника или стиральной машины.
Если под пленкой используется жесткие виды теплоизоляторов (тех.пробка или пенополистирол) и не предполагается располагать на ковролин/линолеум тяжелую быт.технику, и исключается возможность повреждения каким-либо другим способом, тогда можно отказаться от укладки ДВП.
Уложите финишное покрытие - ковролин или ковровое покрытие т.п.
Схема подключения к электросети
